Semperit Газосварка

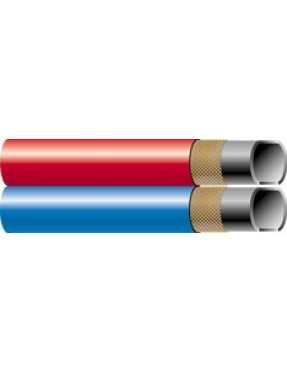

На сварочном посту нужны два рукава — кислородный (синий) и ацетиленовый (красный) — соответствующие ISO 3821. Semperit закрывает эту пару 63 моделями в 9 сериях: GAC, GAC чёрный с красными полосами, GOX, GOX чёрный с синими полосами, GOX/GAC TWIN, GWPB, GPBD, GIB и GSS. Три последних — не сварочные. GPBD — рукав для технического пропана, бутана и их смесей в паровой фазе по EN 16436-1:2018, которым подключают приборы к баллону и редуктору. GIB сделан по тому же ISO 3821, что кислородный и ацетиленовый, но идёт под инертные газы — азот, аргон, углекислоту — и сжатый воздух. GSS — электропроводный рукав продувки азотом: сопротивление менее 10⁶ Ом, в каркасе медная проволока, применяется на химических производствах.

Материал рубашки и внешнего слоя — EPDM. Цветовая кодировка ISO 3821: красный — ацетилен, синий — кислород, оранжевый — сжиженный газ (пропан-бутан). Рабочее давление 20 бар, температурный диапазон –30…+70°C, коэффициент запаса 3:1. Сертификация: EN ISO 3821:2019 (ранее EN 559:2003), ГОСТ 9356-75 (классы I/II/III).

Где применяются

• Металлообработка и машиностроение (сварочные посты)
• Строительство и монтажные работы (резка металлоконструкций)
• Судостроение и судоремонт
• Ювелирное и ремонтное производство (мелкая газосварка)
• Газовые станции, централизованная разводка кислорода/ацетилена

Применение по отраслям

• Машиностроение и металлообработка — Сварочные посты в цехах. Стандарт DN 6-12, длина 5-15 м, классы I+II по ГОСТ.
• Строительство — Резка металлоконструкций, монтаж. Мобильные сварочные посты. Длина 10-20 м.
• Судостроение и судоремонт — Резка корпусов, сварка трубопроводов. Условия повышенной влажности и солевой коррозии — EPDM-рубашка.
• Газовые станции — Централизованная разводка кислорода и ацетилена по цехам. Большой DN 12-16.
• Ювелирные мастерские — Мелкая газосварка золотых/серебряных изделий. DN 4-6, длина 2-3 м.
• Авиамонтаж и ремонт — Сварка алюминиевых и титановых сплавов. Точные требования к чистоте кислорода.

Как подобрать рукав

• Класс рукава по ГОСТ 9356-75: Класс I (синий) — кислород 20 бар. Класс II (красный) — горючие газы 6 бар. Класс III (оранжевый) — СУГ 16 бар.
• Цветовая кодировка ISO 3821: Универсальный международный стандарт. Использование рукава не по цвету запрещено.
• Длина: Стационарный пост — 5-10 м, мобильный — 15-25 м. Учитывайте свободу маневра + 2 м запас.
• Внутренний диаметр DN: DN 6 для тонких работ, DN 9 — стандарт цеха, DN 12 — для крупных горелок и резаков.
• Срок годности: 2 года с даты выпуска, при ежедневной интенсивной работе — 1 год. После — обязательная замена.

Связанные ГОСТ и нормативы

• ГОСТ 9356-75 — Рукава для газовой сварки и резки. Классы I, II, III.
• EN ISO 3821:2019 — Европейский стандарт (ранее EN 559:2003).
• ISO 5774 — Сборные сдвоенные рукава TWIN.
• Правила ОТ при газосварочных работах — Российские нормы безопасности (ПОТ Р О-14000-006-98).
